產品概述 彩色石英管液位計 特點
彩色石英管液位計電子版說明書
概述
KX-UNS（UGS）系列彩色石英管液位計是采用國內外高科技研制而成，它是普通玻璃板液位計更新?lián)Q代產品，它廣泛應用于石油、化工、電力、冶金等行業各種透明液體容器和鍋爐上，如：水、汽油、液化氣、液氨、丙安、丙烷、丙烯、芳烴、酸等油品和化工原料的液位測量，同時適用于二種不同介質密度的界面測量。彩色液體計安裝在各種容器及鍋爐上，直接觀測到液位變化，液相顯示呈現綠色，氣相顯示現呈紅色，界面測量呈三色分界面。液、氣顯示反差很大，在遠距離觀察、夜間巡視鮮明明清晰。它成功 地克服了普通板式液位計笨重，密封面積大，易滲漏，顯示不清晰在很近距離易判斷的缺點。

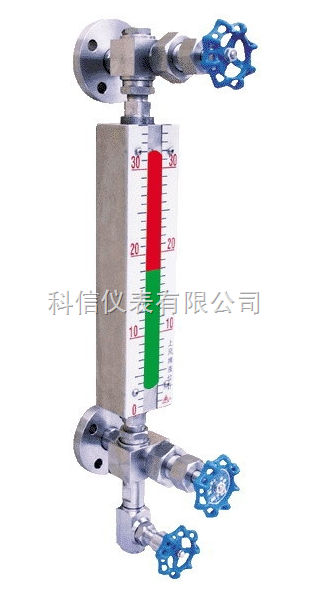

KX-UNS-A閥門帶安全裝置
主要技術參數
1、特制的99.99%Si02透明石英管，其變形點1077℃，軟化點1730℃，抗壓強度1170Kg/cm3，膨脹系統數5.5*10的負7次方，經特殊工藝處理后具有耐高溫，高壓和優良的機械特性。
2、工作壓力：1.6、2.5、4.0、6.3MPa
3、工作溫度：-50～+520℃
4、測量范圍L：測量范圍按中心中期則制定：300、500、800、1100、1400、1700、2000mm鍋爐水位計：300、400、440 mm，特殊規格請注明尺寸。
5、伴熱蒸汽夾套：工作壓力1.0MPa, 接管尺寸G1/2內螺紋。
6、法蘭連接尺寸：采用化工部實施的HG20592-2063597法蘭標準
7、用戶采用其他法蘭標準，請在訂貨時注明。
8、鋼球自動封閉壓力：大于0.2MPa
9、重量：15-30Kg
10 、UNS-A～B顯示高度與測量范圍關系表（顯示高度即標尺高度）
KX-UNS-B閥門無安全裝置
型號規格說明
顯示高度 150 350 650 950 1250 1550 1850 測量范圍 300 500 800 1100 1400 1700 2000
液、氣相顯示清晰、無盲區、密封性能好、耐高溫、高壓、防粘稠、重量輕、壽命長、無泄漏、結構簡單、沖洗維護方便。
KX-UNS-C無盲區
選型說明
產品名稱 型號 用途及命使用場合 公稱壓力 彩色液位計 UNS-A-1
UNS-B-1
UNS-C-1 測量透明無色液位，界面且光線較好場合 1.6MPa
2.5MPa
4.0MPa
6.3MPa 彩色液位計 UNS-A-2
UNS-B-2
UNS-C-2 在UNS-□1附有蒸汽伴熱 夾套，天氣寒冷場合 彩色液位計 UNS-A-3
UNS-B-3
UNS-C-3 UNS-□1附加防霜裝置，使用于低溫介質，避免低溫介質造成外表凝霜 彩色液位計 UNS-A-4
UNS-B-4
UNS-C-4 測量有色液體液位，界面且光線較弱，夜間監測場合，在UNS-□1附有照明裝置 彩色液位計 UNS-A 液位計兩端為閥門，閥門帶安全裝置。當石英管意外破損，防止容器內介質外流，由于閥門 通道比較小，所以只適合測量低粘度介質 彩色液位計 UNS-B 兩端采用三通法蘭連接，無安全裝置。由于口徑為20mm, 可測量較粘稠介質的液位 無盲區彩色液位計 UNS-C 兩端采用三通法連接，無安全裝置。由于口徑為20mm,可測量較粘稠介質的液位；測量范圍與顯示高度同等
普通型 UNS-1 附帶蒸氣夾套型 UNS-2
附帶防霜型 UNS-3 附帶照明型 UNS-4
