一、介紹：

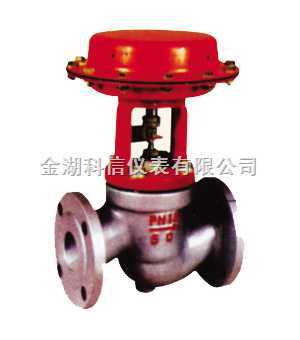

　    這種閥門的閥體內只有一個閥芯和一個閥座，特點是匯漏量小，易于保證關閉，甚至完全切斷，因此，結構上有調節弄和切斷型。它們的區別在于閥芯形狀不同，前者為柱塞型，后者為平板型。它的另一個特點是介質對閥芯推力大，即不平衡力大，特別是在高壓差、大口徑時更為嚴重，所以?xún)H適用于低壓差場合，否則應該適當選用推力大的執行機構或配以閥門定位器。
　　氣開式調節閥隨信號壓力的增大而流通面積增大；而氣關式則相反，隨信號壓力的增大而流通截面積減少。
二、特點：
　　·頂導向單座調節閥，結構緊湊，部件少、易維修。
　　·金屬閥芯適用多種工作場合，達IV級泄漏標準，軟密封結構閥芯達VI級泄漏標準。
　　·閥體按流體力學原理設計成等截面低流阻流道，額定流量系數增大30%。
　　·可調范圍大，固有可調比為50。
　　·執行機構采用多彈簧結構，高度減少30%、重量減輕30%。
　　·ZXPV型波紋管密封型調節閥，對移動的閥桿形成完全的密封，堵絕流體外漏。
　　·ZXPJ型調節閥帶有保溫夾套，用于流體冷卻后易結晶、凝固造成堵塞的場合。
三、材料：
　　·主要零件材料：
　　·閥體、閥蓋：HT200，ZG230-450，ZG1Cr18Ni9Ti
　　·閥芯、閥座：1Cr18Ni9Ti，司太萊合金堆焊
　　·軟密封閥芯：增強聚四氟乙烯
　　·填料：聚四氟乙烯，柔性石墨 ·波紋管：1Cr18Ni9Ti
　　·墊片：橡膠石棉板、10、1Cr18Ni9Ti、石棉纏繞墊片
　　·膜蓋：A3 ·波紋膜片：丁晴橡膠夾增強滌綸織物
　　·彈簧：60SIMN ·閥桿、推桿：2Cr13、1Cr18Ni9Ti ·襯套：2Cr13
四、技術參數：

公稱通徑DN（mm）		20				25	32		40	50	65		80	100	125		150	200
		（10）	（12）	（15）	（20）
額定流量系數 KV	直線	1.8	2.8	4.4	6.9	11	17.6		27.5	44	69		110	176	275		440	690
	等百分比	1.6	2.5	4.0	6.3	10	16		25	40	63		100	160	250		400	630
額定行程L（mm）		16						25				40				60
膜片有效面積Ae（cm2）		280						400				600				1000
信號范圍Pr（KPa）		20~100、40~200
氣源壓力Ps（MPa）		0.14~0.4
固有流量特性		直線、等百分比
固有可調比		50
允許泄漏量		硬閥座：IV級（10-4閥額定容量） 軟閥座：VI級
公稱壓力PN（MPa）		1.0、1.6、4.0、6.4
工作溫度t（℃）	常溫型	-20~200、-40~240、-60~250
	散熱型	-40~450、-60~450
	高溫型	450~560
	低溫型	-60~-100、-100~-200、-200~-250

　　本產業性能指標貫徹GB/T4213-92標準
五、連接標準
　　法蘭標準
　　鑄鐵法蘭按GB4216.5-84 鑄鋼法蘭按GB9113-88 JB/T79-94 法蘭密封面型式:PN10 、PN16為凸面;PN40 PN64為凹凸面,閥體為凹面. 薄膜執行機構氣信號接口:內螺紋M16×1.5 夾套保溫型夾套載熱體接口:對焊φ18×4 閥體法蘭及法蘭端面距離可以按用戶指定的標準制造. 如:ANSI JIS JPI等標準
