一、介紹：

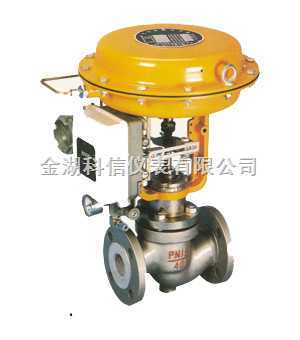

精小型氣動調節閥的閥體內只有一個閥芯和一個閥座，特點是匯漏量小，易于保證關閉，甚至完全切斷，因此，結構上有調節弄和切斷型。它們的區別在于閥芯形狀不同，前者為柱塞型，后者為平板型。它的另一個特點是介質對閥芯推力大，即不平衡力大，特別是在高壓差、大口徑時更為嚴重，所以?xún)H適用于低壓差場合，否則應該適當選用推力大的執行機構或配以閥門定位器。
精小型氣動調節閥氣開式調節閥隨信號壓力的增大而流通面積增大；而 精小型氣動調節閥氣關式則相反，隨信號壓力的增大而流通截面積減少。
二、特點：
·頂導向單座調節閥，結構緊湊，部件少、易維修。
·金屬閥芯適用多種工作場合，達IV級泄漏標準，軟密封結構閥芯達VI級泄漏標準。
·閥體按流體力學原理設計成等截面低流阻流道，額定流量系數增大30%。
·可調范圍大，固有可調比為50。
·執行機構采用多彈簧結構，高度減少30%、重量減輕30%。
·ZXPV型波紋管密封型調節閥，對移動的閥桿形成完全的密封，堵絕流體外漏。
·ZXPJ型調節閥帶有保溫夾套，用于流體冷卻后易結晶、凝固造成堵塞的場合。
三、材料：
·主要零件材料：
·閥體、閥蓋：HT200，ZG230-450，ZG1Cr18Ni9Ti
·閥芯、閥座：1Cr18Ni9Ti，司太萊合金堆焊
·軟密封閥芯：增強聚四氟乙烯
·填料：聚四氟乙烯，柔性石墨 ·波紋管：1Cr18Ni9Ti
·墊片：橡膠石棉板、10、1Cr18Ni9Ti、石棉纏繞墊片
·膜蓋：A3 ·波紋膜片：丁晴橡膠夾增強滌綸織物
·彈簧：60SIMN ·閥桿、推桿：2Cr13、1Cr18Ni9Ti ·襯套：2Cr13
四、技術參數：
本產業性能指標貫徹GB/T4213-92標準
五、連接標準
法蘭標準
鑄鐵法蘭按GB4216.5-84 鑄鋼法蘭按GB9113-88 JB/T79-94 法蘭密封面型式:PN10 、PN16為凸面;PN40 PN64為凹凸面,閥體為凹面. 薄膜執行機構氣信號接口:內螺紋M16×1.5 夾套保溫型夾套載熱體接口:對焊φ18×4 閥體法蘭及法蘭端面距離可以按用戶指定的標準制造. 如:ANSI JIS JPI等標準
精小型氣動調節閥的閥體內只有一個閥芯和一個閥座，特點是匯漏量小，易于保證關閉，甚至完全切斷，因此，結構上有調節弄和切斷型。它們的區別在于閥芯形狀不同，前者為柱塞型，后者為平板型。它的另一個特點是介質對閥芯推力大，即不平衡力大，特別是在高壓差、大口徑時更為嚴重，所以?xún)H適用于低壓差場合，否則應該適當選用推力大的執行機構或配以閥門定位器。
精小型氣動調節閥氣開式調節閥隨信號壓力的增大而流通面積增大；而 精小型氣動調節閥氣關式則相反，隨信號壓力的增大而流通截面積減少。
二、特點：
·頂導向單座調節閥，結構緊湊，部件少、易維修。
·金屬閥芯適用多種工作場合，達IV級泄漏標準，軟密封結構閥芯達VI級泄漏標準。
·閥體按流體力學原理設計成等截面低流阻流道，額定流量系數增大30%。
·可調范圍大，固有可調比為50。
·執行機構采用多彈簧結構，高度減少30%、重量減輕30%。
·ZXPV型波紋管密封型調節閥，對移動的閥桿形成完全的密封，堵絕流體外漏。
·ZXPJ型調節閥帶有保溫夾套，用于流體冷卻后易結晶、凝固造成堵塞的場合。
三、材料：
·主要零件材料：
·閥體、閥蓋：HT200，ZG230-450，ZG1Cr18Ni9Ti
·閥芯、閥座：1Cr18Ni9Ti，司太萊合金堆焊
·軟密封閥芯：增強聚四氟乙烯
·填料：聚四氟乙烯，柔性石墨 ·波紋管：1Cr18Ni9Ti
·墊片：橡膠石棉板、10、1Cr18Ni9Ti、石棉纏繞墊片
·膜蓋：A3 ·波紋膜片：丁晴橡膠夾增強滌綸織物
·彈簧：60SIMN ·閥桿、推桿：2Cr13、1Cr18Ni9Ti ·襯套：2Cr13
四、技術參數：
| 公稱通徑DN（mm） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |||||||
| （10） | （12） | （15） | （20） | |||||||||||||||
| 額定流量系數 KV | 直線 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | |||
| 等百分比 | 1.6 | 2.5 | 4.0 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | ||||
| 額定行程L（mm） | 16 | 25 | 40 | 60 | ||||||||||||||
| 膜片有效面積Ae（cm2） | 280 | 400 | 600 | 1000 | ||||||||||||||
| 信號范圍Pr（KPa） | 20~100、40~200 | |||||||||||||||||
| 氣源壓力Ps（MPa） | 0.14~0.4 | |||||||||||||||||
| 固有流量特性 | 直線、等百分比 | |||||||||||||||||
| 固有可調比 | 50 | |||||||||||||||||
| 允許泄漏量 | 硬閥座：IV級（10-4閥額定容量） 軟閥座：VI級 | |||||||||||||||||
| 公稱壓力PN（MPa） | 1.0、1.6、4.0、6.4 | |||||||||||||||||
| 工作溫度t（℃） | 常溫型 | -20~200、-40~240、-60~250 | ||||||||||||||||
| 散熱型 | -40~450、-60~450 | |||||||||||||||||
| 高溫型 | 450~560 | |||||||||||||||||
| 低溫型 | -60~-100、-100~-200、-200~-250 | |||||||||||||||||
五、連接標準
法蘭標準
鑄鐵法蘭按GB4216.5-84 鑄鋼法蘭按GB9113-88 JB/T79-94 法蘭密封面型式:PN10 、PN16為凸面;PN40 PN64為凹凸面,閥體為凹面. 薄膜執行機構氣信號接口:內螺紋M16×1.5 夾套保溫型夾套載熱體接口:對焊φ18×4 閥體法蘭及法蘭端面距離可以按用戶指定的標準制造. 如:ANSI JIS JPI等標準
